Hidraulikus csőcsavarzatok

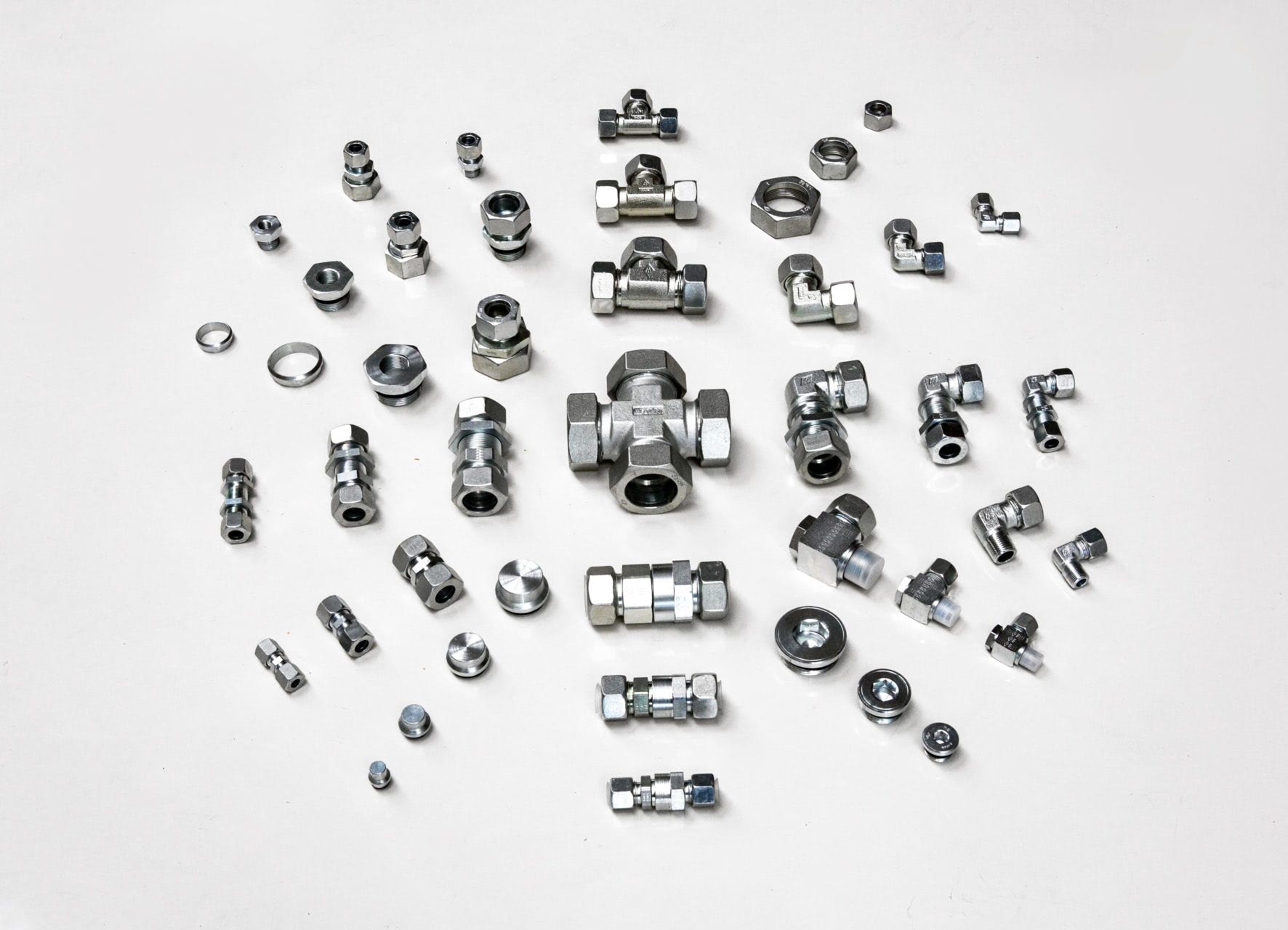

Hidraulikus rendszerek kiépítésének egyik alapeleme, oldható kötést biztosítva. Tömítettségről a 24°-os kúpszög szolgál, fém a fémen tömítést létrehozva. A csővezetéken vágógyűrűvel kapcsolódik, amelyet felszerelés után már roncsolásmentesen eltávolítani nem lehet. Ez a legsztenderdebb, széles körben elterjedt és használt rendszer.

• Típusok:
  • Ultra könnyű (LL)
  • Könnyű széria (L)
  • Nehéz széria (S)
• Mérettartományok: 4 mm-től 42 mm-ig (csővezeték külső átmérője)
• Nyomástartomány: 100 bar-tól 630 bar-ig
• Kialakítások:
  • Egyenes betekerhető (vágógyűrű egyik oldalon, menet a másik oldalon)
  • Könyök (minkét végén vágógyűrű)
  • Beállítható könyök
    • Egyik oldalon pörgő hollandi, másik oldalon vágógyűrű
    • Egyik oldalon vágógyűrű, másik oldalon menet
  • T idom
    • Minden oldalon vágógyűrű
    • Egyik oldalon pörgő hollandi, másik oldalain vágógyűrű
  • Kereszt idom (minden oldalon vágógyűrű)
  • Redukáló
  • Összekötő
  • Lezáró
  • Falon átvezető
  • Hegeszthető
• Szabványok:
  • DIN 2353
  • DIN EN ISO 8434-1

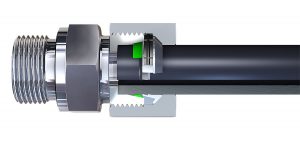

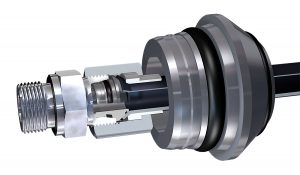

Olyan hidraulikus rendszerek esetében érdemes használni, ahol nagyfokú a vibráció, magas nyomás és nagy mértékű hősokk van jelen.

Beépítési lehetőség:

• Vágógyűrűs csőcsavarzat alaptestével párosítva
• Csöveket összekötve

Szabványok:

• DIN 2353 / ISO 8434-1

Az Eaton részéről komplett és átfogó csavarzat előszerelő berendezések érhetők el, így teljesen hibamentessé válik a rendszer kiépítése.

Elérhető berendezések:

M-R7: vágógyűrű előszerelő gép (WALPRO-hoz)

MHH-R: kézi vágógyűrű előszerelő készülék

M-WF385Xplus: WALFORM csavarzat előszerelő berendezés

M-WF385X/BO: WALFOM és Bördel csavarzatokhoz

A berendezések kiválasztásához keresse munkatársainkat bizalommal!

A csőrögzítő bilincsek feladata, hogy az elkészült csővezetékeket a meghatározott helyhez stabilan rögzítse.

Alapanyag:

• Műanyag: legelterjedtebb, egyszerű és gazdaságos kialakítás
• Alumínium: nagy hőterhelésű helyeken használható

Kialakítás:

• Normál
• Erősített

Mérettartomány:  4 mm-es külső csőátmérőtől egészen 101,8 mm-es külső csőátmérőig

Szabványok:

• DIN 3015
